5/2-пневмораспределитель, Cерия TC08
Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Cерия TC08 / 5/2-пневмораспределитель, Cерия TC08
Цена: не определена
На складе: под заказ
Код товара: 0820060XXX
 Конструкция Золотниковый клапан, без перекрытия
Принцип уплотнения с уплотнениями из эластичных материалов
Монтаж на планке­ коллективного присоединения P-планка
Рабочее давление мин./макс. См. таблицу внизу
Давление управления мин./макс. См. таблицу внизу
Окружающая­ температура мин./макс. -10°C / +50°C
Температура среды мин./макс. -10°C / +50°C
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 5 mg/m³
Номинальный поток Qn 800 l/min
Стандартное электрическое соединение ISO 15217

Степень защиты С соединением IP65
Длительность включения 100 %
Излучение помех согласно EN 50081:1992
Момент затяжки крепежного винта 2 Nm
Вес См. таблицу внизу

Материалы:
Корпус  Полиамид, армированный стекловолокном
Уплотнения  Акрилонитрил-бутадиен-каучук; Полиуретан
Передняя панель  Полиамид, армированный стекловолокном
Резьбовая втулка  Латунь,  никелированная; Цинковое литье под давлением,  хромированный


ВРУ
Присоединение­ сжатого воздуха
Рабочее напряжение
Потребляемая
мощность
Пропускная способность
Номер материала


Вход
Выход
Сброс
сж.воз
духа
пост. тока
пост. тока
b
C







[W]

[л/(с*бар)]

G 1/8
G 1/8
G 1/8
24 В
2
0,36
3,5
0820060001
G 1/8
G 1/8
G 1/8
24 В
2
0,36
3,5
0820060051
G 1/8
G 1/8
G 1/8
24 В
2
0,36
3,5
0820060026
-
-
R422103046
G 1/8
G 1/8
G 1/8
24 В
2
0,36
3,5
0820060076
-
-
R422103048
G 1/8
G 1/8
G 1/8
24 В
2
0,36
3,5
0820060501
-
-
R422103050
G 1/8
G 1/8
G 1/8
24 В
2
0,36
3,5
0820060551
-
-
R422103052
...Номер материала
Номинальное сопротивление
Рабочее давление мин./макс.
Давление управления
мин./макс.
Время включения
Время выключения
Вес
Прим.
...
[Ω]
[бар]
[бар]
[мс]
[мс]
[кг]

... 0820060001
280
2,5 / 10
2,5 / 10
14
18
0,14
1)
... 0820060051
280
-0,9 / 10
2,5 / 10
14
18
0,14
2)
... 0820060026
280
3 / 10
3 / 10
14
17
0,14
1)
... R422103046
-
1); 3)
... 0820060076
280
-0,9 / 10
3 / 10
14
17
0,14
2)
... R422103048
-
2); 3)
... 0820060501
280
2 / 10
2 / 10
10
10
0,172
1)
... R422103050
-
1); 3)
... 0820060551
280
-0,9 / 10
2 / 10
10
10
0,172
2)
... R422103052
-
2); 3)
ВРУ = вспомогательное ручное управление
1) Предварительное управление: внутреннее
2) Предварительное управление: внешнее
3) Базовый клапан без катушки
Номинальный расход Qn при 6 бар и Δp = 1 бар

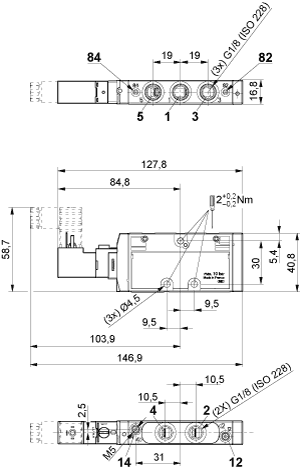

Габариты,  с односторонним управлением

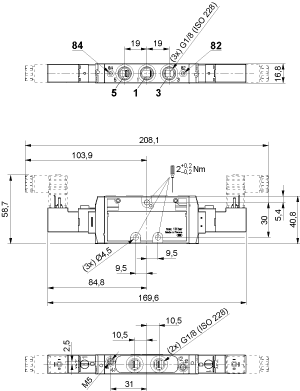

Габариты,  с двусторонним управлением
5/2-пневмораспределитель, Cерия TC08
