Усилие нажима F[Н] в зависимости от давления в присоединении A

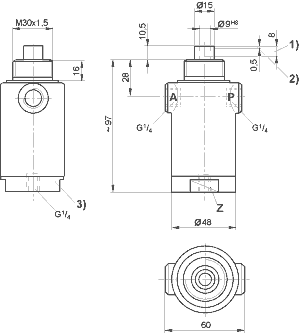

Габариты
1) Ход 2) Ход замыкания или удаления воздуха 3) Резьбовой колпачок
A = Присоединение выхода
P = Присоединение входа
Z = Присоединение управляющей линии

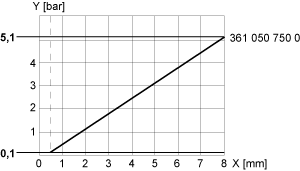

Характеристика давления
x = Ход
При наполнении воздухом соединения Z давление в рабочей магистрали (соединение A) повышается до регулируемого давления в соединении Z. Давление в соединении A не должно превышать уровня давления в соединении P.
Расходная характеристика
Входное давление: 8 бар, давление свободного напора: 6 бар
y: Давление в магистрали «A» [бар]
