Пневмодроссель, Серия CC01
Главная / Поточные и запорные клапаны / Пневмодроссели с обратным клапаном / Пневмодроссели, Серия CC02 / Дроссель с обратным клапаном, Cерия CC02-SL
Цена: не определена
На складе: под заказ
Код товара: R41202475X
Сертификация в соответствии с FDA
Рабочее давление мин./макс. 0,5 bar / 10 bar
Окружающая ­температура мин./макс. +0°C / +150°C
Температура среды мин./макс. +0°C / +150°C
Рабочая среда Сжатый воздух

Материалы:
Корпус  Нержавеющая сталь
Дроссельный винт  Нержавеющая сталь
Прокладка  Фтор-каучук
Присоединение  Нержавеющая сталь


Порт 1
Порт 2
Qn
1 → 2
Вес
Рис.
Номер материала



[l/min]
[kg]


Ø 4
G 1/8
150
0,029
Fig. 1
R412024749
Ø 6
G 1/8
190
0,027
Fig. 2
R412024750
Ø 6
G 1/4
370
0,049
Fig. 3
R412024751
Ø 8
G 1/4
420
0,049
Fig. 4
R412024752
Ø 10
G 3/8
1000
0,086
Fig. 5
R412024753
Номинальный расход Qn при 6 бар и Δp = 1 бар

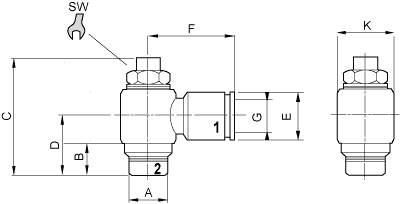

Габариты

Номер материала
Порт G
Порт A
B
C
D
E
F
K
SW
R412024749
Ø 4
G 1/8
5
32
15,5
9
19,5
14
9
R412024750
Ø 6
G 1/8
5
32
15,5
12
22
14
9
R412024751
Ø 6
G 1/4
6,5
40
17,5
12
23,5
17
10
R412024752
Ø 8
G 1/4
6,5
40
17,5
14
24
17
10
R412024753
Ø 10
G 3/8
9
52
22
16
28
22
14

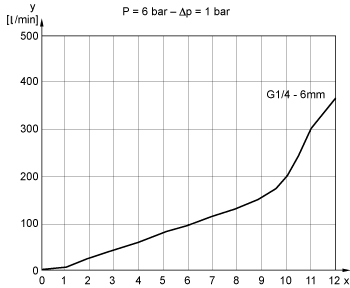

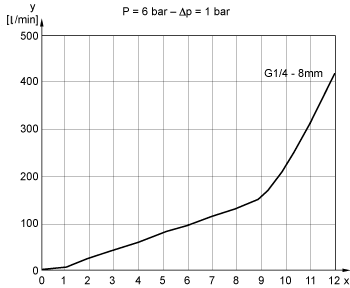

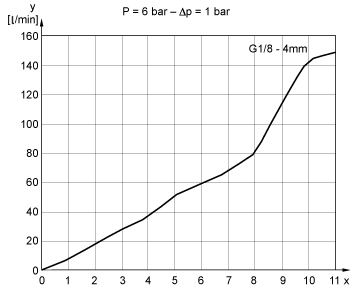

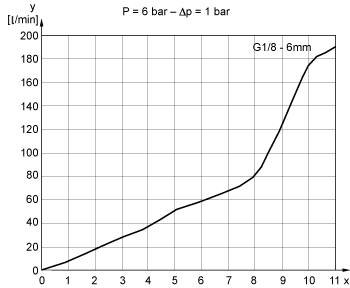

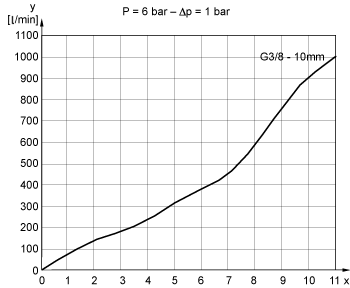

Pасходная характеристика
Fig. 1 Fig. 2


Fig. 3 Fig. 4



Fig. 5
