3/2 -пневмораспределитель, Cерия CD04

Главная / Пневмораспределители / Пневмораспределители с механическим управлением / Cерия CD04 / 3/2 -пневмораспределитель, Cерия CD04

Цена: не определена

На складе: под заказ
Код товара: 56340X0100

Конструкция	Золотниковый клапан, без перекрытия
Принцип уплотнения	с уплотнениями из эластичных материалов
Рабочее давление мин./макс.	-0,95 bar / 10 bar
Окружающая температура мин./макс.	-20°C / +65°C
Температура среды мин./макс.	-20°C / +65°C
Рабочая среда	Сжатый воздух
Макс. величина частиц	50 µm
Содержание масла в сжатом воздухе	0 mg/m³ - 1 mg/m³
Присоединение сжатого воздуха	согласно ISO 228-1

Материалы:

Корпус	Цинковое литье под давлением; Полиамид, армированный стекловолокном
Уплотнения	Акрилонитрил-бутадиен-каучук

	Нажимной элемент	Исполнение	Присоединение сжатого воздуха			Qn	Qn 1 → 2	Qn 2 → 3	Номер материала
			Вход	Выход	Сброс сж.воз духа	[l/min]	[l/min]	[l/min]
	Толкатель	Н.З./Н.О.	G 1/8	G 1/8	G 1/8	900	-	-	5634000100
	Контактный ролик	Н.З./Н.О.	G 1/8	G 1/8	G 1/8	900	-	-	5634010100
	Контактный ролик	Н.З./Н.О.	G 1/8	G 1/8	G 1/8	900	900	900	R412008117
	Рукоятка, фиксирующаяся, не фиксирующаяся	Н.З./Н.О.	G 1/8	G 1/8	G 1/8	900	-	-	5634030100
	Рукоятка	Н.З./Н.О.	G 1/8	G 1/8	G 1/8	900	-	-	5634040100
	Вращающийся рычаг, фиксирующийся	Н.З./Н.О.	G 1/8	G 1/8	G 1/8	900	-	-	5634050100
	Головка	Н.З./Н.О.	G 1/8	G 1/8	G 1/8	900	-	-	5634060100

...Номер материала	Управляющее усилие+ Мин.	Материал: Нажимной элемент	Вес	Рис.
...	[N]		[kg]
... 5634000100	60	Нержавеющая сталь	0,23	Fig. 1
... 5634010100	30	Полиоксиметилен	0,29	Fig. 2
... R412008117	30	Нержавеющая сталь	0,29	Fig. 2
... 5634030100	15	Полиоксиметилен	0,32	Fig. 3
... 5634040100	15	-	0,29	Fig. 4
... 5634050100	15	Пластмасса; Нержавеющая сталь	0,5	Fig. 5
... 5634060100	60	Полиоксиметилен	0,25	Fig. 6

Номинальный расход Qn при 6 бар и Δp = 1 бар

Габариты, Fig. 1

1) Ход 2) Допуск хода 3) Ø 4,5 - глубина 12

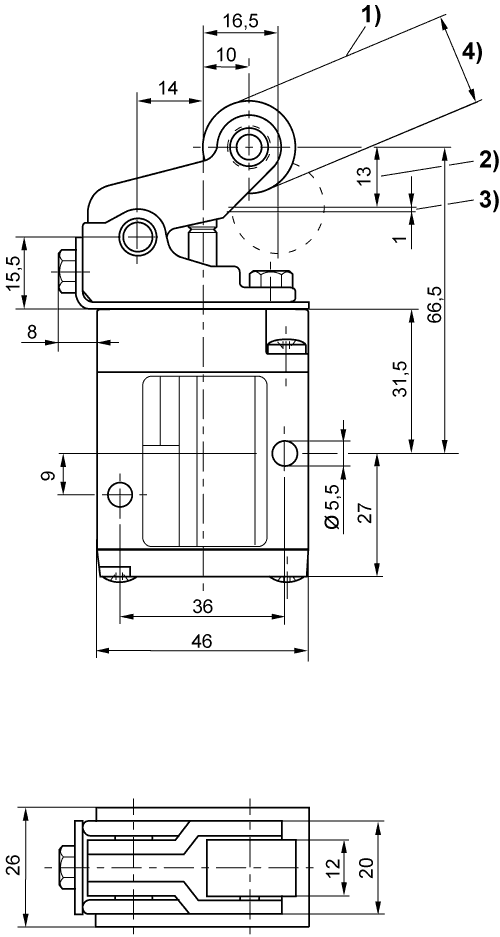

Габариты, Fig. 2

1) Угол набегания исполнительного ролика максимум 30° 2) Ход 3) Сверхнормативный ход 4) 5634010100: Ø20 (POM) / R412008117: Ø19 (ST)

Габариты, Fig. 3

положение 0: исходное положение, I: фиксируется; ручной возврат, положение II: автоматический возврат благодаря пружине.

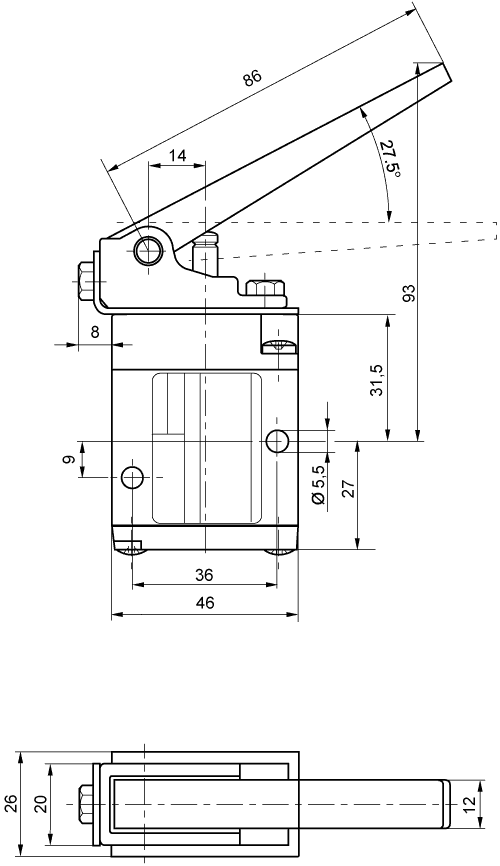

Габариты, Fig. 4

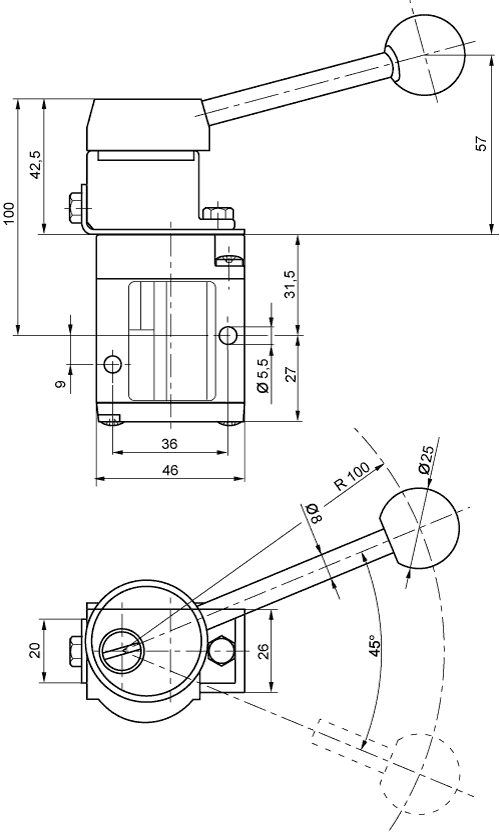

Габариты, Fig. 5

Для всех видов включения действительны габариты базового клапана.

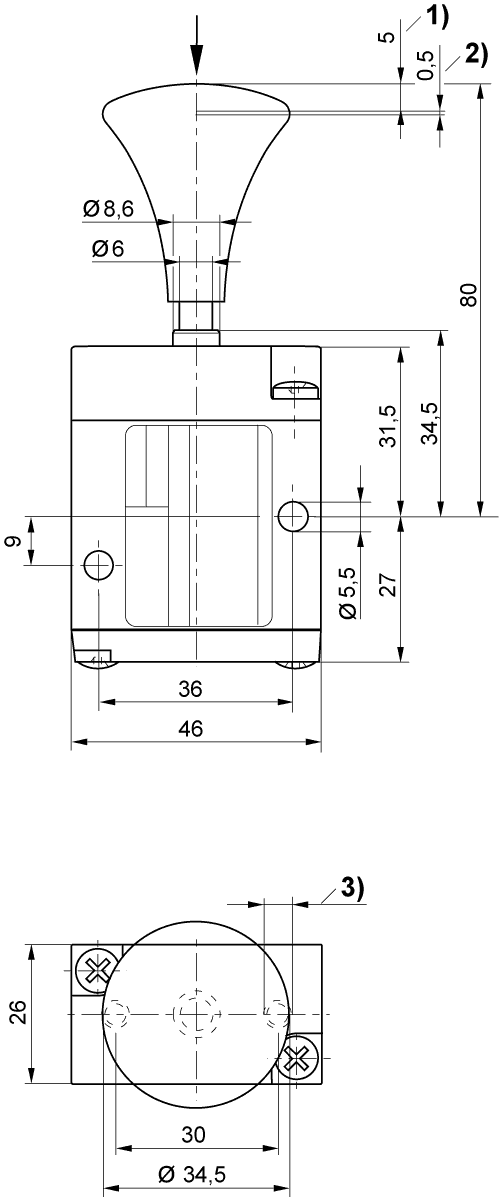

Габариты, Fig. 6

1) Ход 2) Допуск хода 3) Ø 4,5 - глубина 12
