3/2 -пневмораспределитель, Cерия CD07
Главная / Пневмораспределители / Пневмораспределители с механическим управлением / Серия CD07 / 3/2 -пневмораспределитель, Cерия CD07
Цена: не определена
На складе: под заказ
Код товара: 56344XXX00
Конструкция Золотниковый клапан, без перекрытия
Принцип уплотнения с уплотнениями из эластичных материалов
Рабочее давление мин./макс. -0,95 bar / 10 bar
Окружающая ­температура мин./макс. -25°C / +80°C
Температура среды мин./макс. -25°C / +80°C
Рабочая среда Сжатый воздух
Макс. величина частиц 50 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 1 mg/m³
Присоединение­ сжатого воздуха согласно ISO 228-1

Материалы:
Уплотнения  Акрилонитрил-бутадиен-каучук


Нажимной ­элемент
Исполнение
Присоединение ­сжатого воздуха
Qn
Управляющее усилие+
Мин.
Номер материала



Вход
Выход
Сброс
сж.воз
духа
Соединение управления
[l/min]
 [N]

Толкатель
Н.З./Н.О.
M14x1,5
M14x1,5
M14x1,5
-
1400
70
5634400000
Контактный ролик
Н.З./Н.О.
M14x1,5
M14x1,5
M14x1,5
-
1400
40
5634410000
Головка
Н.З./Н.О.
M14x1,5
M14x1,5
M14x1,5
-
1400
70
5634460000
Головка
Н.З./Н.О.
M14x1,5
M14x1,5
M14x1,5
M10x1
1400
40
5634461000
Головка
Н.З./Н.О.
M14x1,5
M14x1,5
M14x1,5
M12x1,5
1400
40
5634469110
Головка, бежевая
Н.З./Н.О.
M14x1,5
M14x1,5
M14x1,5
M10x1
1400
40
5634469310
...Номер материала
Давление управления мин./макс.
Материал: Корпус
Материал: Нажимной элемент
Вес
Рис.
...
[bar]


[kg]

... 5634400000
-
Цинковое литье под давлением; Полиамид, армированный стекловолокном
Нержавеющая сталь
0,45
Fig. 1
... 5634410000
-
Цинковое литье под давлением; Полиамид, армированный стекловолокном
Нержавеющая сталь
0,45
Fig. 2
... 5634460000
-
Цинковое литье под давлением; Полиамид, армированный стекловолокном
Полиоксиметилен
0,45
Fig. 3
... 5634461000
2 / 10
Цинковое литье под давлением
Полиоксиметилен
0,45
Fig. 3
... 5634469110
5 / 10
Цинковое литье под давлением
Полиоксиметилен
0,45
Fig. 4
... 5634469310
3 / 10
Цинковое литье под давлением
Полиоксиметилен
0,45
Fig. 5
Номинальный расход Qn при 6 бар и Δp = 1 бар

Габариты,  Fig. 1
1) Ход
2) Допуск хода
Для всех видов включения действительны габариты базового клапана.

Габариты,  Fig. 2
1) Угол набегания исполнительного ролика максимум 30°

Габариты,  Fig. 3
1) Ход
2) Допуск хода

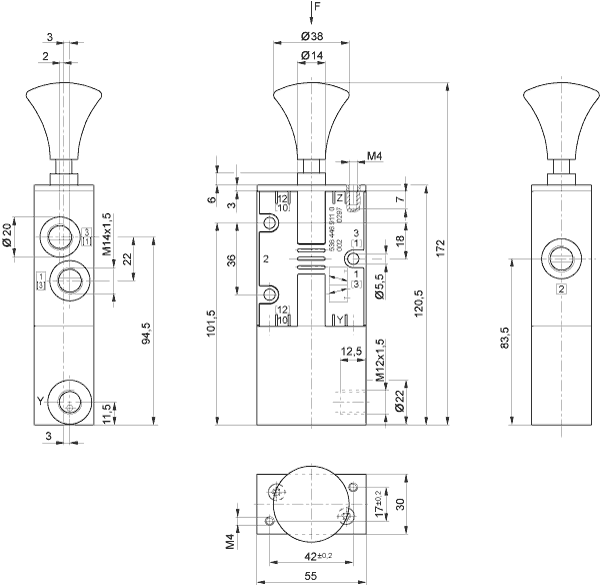

Габариты,  Fig. 4

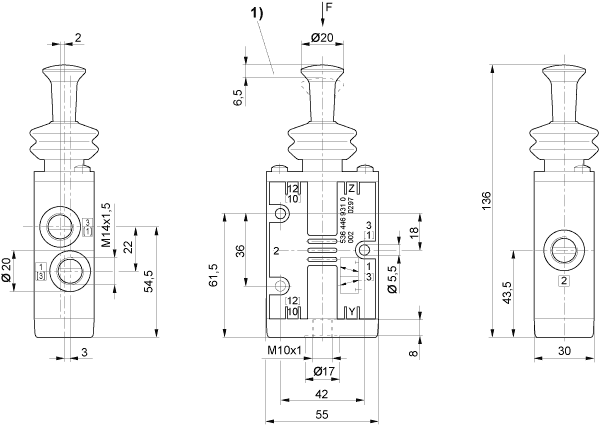

Габариты,  Fig. 5
1) Ход

3/2 -пневмораспределитель, Cерия CD07
