3/2 -пневмораспределитель, Cерия CD12

Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Серия CD12 / 3/2 -пневмораспределитель, Cерия CD12

Цена: не определена

На складе: под заказ
Код товара: 57245XX2XX

Конструкция	Золотниковый клапан, без перекрытия
Принцип уплотнения	с уплотнениями из эластичных материалов
Рабочее давление мин./макс.	См. таблицу внизу
Давление управления мин./макс.	См. таблицу внизу
Окружающая температура мин./макс.	См. таблицу внизу
Температура среды мин./макс.	См. таблицу внизу
Рабочая среда	Сжатый воздух
Макс. величина частиц	50 µm
Содержание масла в сжатом воздухе	0 mg/m³ - 1 mg/m³
Номинальный поток Qn	4000 l/min
Номинальный поток 1 ▶ 2	4000 l/min
Номинальный поток 2 ▶ 3	4000 l/min
Присоединение сжатого воздуха	согласно ISO 228-1
	с отдельным выхлопом воздуха из линии управления
Стандартное электрическое соединение	EN 175301-803:2006
Степень защиты С соединением	См. таблицу внизу
Индекс совместимости	См. таблицу внизу
Длительность включения	100 %
Вес	См. таблицу внизу

Материалы:

Корпус	Алюминий; Полиамид, армированный стекловолокном
Уплотнения	Акрилонитрил-бутадиен-каучук; Полиуретан

		ВРУ	Присоединение сжатого воздуха					Рабочее напряжение		Номер материала
			Вход	Выход	Сброс сж.воз духа	Предварительное управление Вход	Предварительное управление духа	пост. тока	Пер. ток 50 Гц
	Н.З., Н.О.		G 1/2	G 1/2	G 1/2	-	M5	24 В	-	5724550220
								-	110 В	5724555270
								-	230 В	5724555280
	Н.З., Н.О.	-	G 1/2	G 1/2	G 1/2	-	-	-	-	5724555202
	Н.З., Н.О.		G 1/2	G 1/2	G 1/2	G 1/8	M5	24 В	-	5724560220
								-	110 В	5724565270
								-	230 В	5724565280
	Н.З., Н.О.	-	G 1/2	G 1/2	G 1/2	G 1/8	-	-	-	5724565202

...Номер материала	Рабочее напряжение	Потребляемая мощность	Мощность удержания	Мощность удержания	Мощность включения	Мощность включения	Рабочее давление мин./макс.	Давление управления мин./макс.	Окружающая температура мин./макс.	Температура среды мин./макс.
...	Пер. ток 60 Гц	пост. тока	Пер. ток 50 Гц	Пер. ток 60 Гц	Пер. ток 50 Гц	Пер. ток 60 Гц
...		[W]	[ВA]	[ВA]	[ВA]	[ВA]	[бар]	[бар]	[°C]	[°C]
... 5724550220	-	2,1	-	-	-	-	2 / 10	2 / 10	-25 / +50	-25 / +50
... 5724555270	110 В	-	4,3	3,3	6,8	5,7
... 5724555280	230 В	-	4,4	3,5	6,9	6,2
... 5724555202	-	-	-	-	-	-	2 / 16	2 / 16	-25 / +70	-25 / +70
... 5724560220	-	2,1	-	-	-	-	-0,95 / 16	2 / 10	-25 / +50	-25 / +50
... 5724565270	110 В	-	4,3	3,3	6,8	5,7
... 5724565280	230 В	-	4,4	3,5	6,9	6,2
... 5724565202	-	-	-	-	-	-	-0,95 / 16	2 / 16	-25 / +70	-25 / +70

...Номер материала	Время включения	Время выключения	Индекс совместимости	Степень защиты	Вес	Прим.
...	[мс]	[мс]			[кг]
... 5724550220	34	90	13, 14	IP65	0,85	2); 5)
... 5724555270
... 5724555280
... 5724555202	-	-	-	-	0,7	1); 2); 4); 6)
... 5724560220	34	90	13, 14	IP65	0,85	3); 5)
... 5724565270
... 5724565280
... 5724565202	-	-	-	-	0,7	1); 3); 4); 6)

ВРУ = вспомогательное ручное управление

1) Температурный диапазон для ATEX-применения: -10 °C до 60 °C

2) Предварительное управление: внутреннее
3) Предварительное управление: внешнее
4) Базовый клапан без клапана управления
5) С защитой от переполюсовки
6) Опциональный ATEX
Номинальный расход Qn при 6 бар и Δp = 1 бар

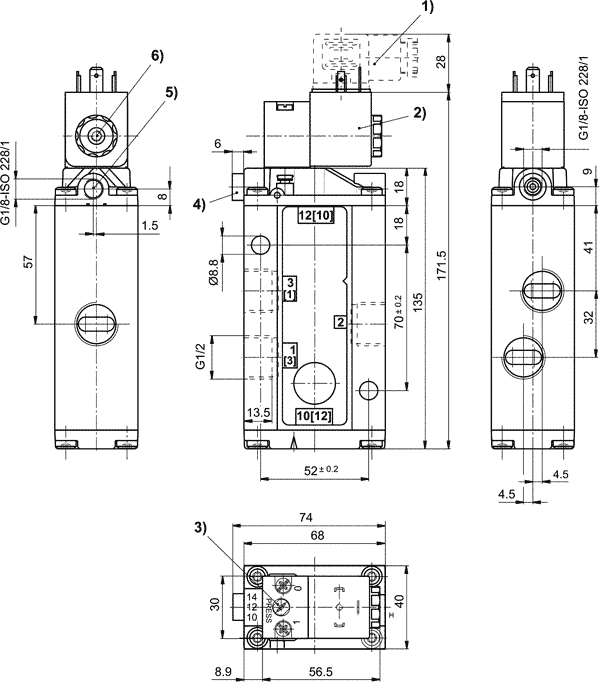

Габариты

1) Кабельная розетка 2) Катушка может поворачиваться соотв. на 90° 3) Вспомогательное ручное дублирование 4) Присоединение X (только при клапанах с внешним управлением) 5) Отводимый воздух на задней стороне поршня 6) Пилотный клапан отводимого воздуха, M5
