3/2-запорный клапан AS3-SOV
Главная / Блоки подготовки воздуха / Блоки подготовки воздуха и компоненты / Серия AS3 / 3/2-запорный клапан AS3-SOV
Цена: не определена
На складе: под заказ
Код товара: R4120072XX
Конструкция Клапан, может быть смонтирован в блок
Hоминальный поток 4500 l/min
Hоминальный поток, 1▶2 4500 l/min
Hоминальный поток, 2▶3 3200 l/min
Рабочее давление мин./макс. 2,5 bar / 10 bar
Рабочая среда Сжатый воздух
Нейтральные газы
Температура среды мин./макс. -10°C / +50°C
Окружающая­температура мин./макс. -10°C / +50°C
Принцип уплотнения с уплотнениями из эластичных материалов
Макс. величина частиц 25 µm
Степень защиты , с Разъем смонтированы IP65

Материалы:
Корпус  Полиамид
Передняя панель  Акрилонитрил-бутадиенстирол
Уплотнения  Акрилонитрил-бутадиен-каучук
Резьбовая втулка  Цинковое литье под давлением


ВРУ
Присоединение ­сжатого воздуха
Рабочее напряжение
Потребляемая
мощность
Мощность удержания
Номер материала


Вход
Выход
Сброс
сж.воз
духа
пост. тока
Пер. ток 50 Гц
Пер. ток 60 Гц
пост. тока
[W]
Пер. ток 50 Гц
[ВA]

-
G 3/8
G 3/8
G 1/2
-
-
-
-
-
R412007264
G 1/2
G 1/2
R412007268
G 3/8
G 3/8
R412007258
G 1/2
G 1/2
R412007259
G 3/8
G 3/8
G 1/2
24 В
-
-
2
-
R412007265
G 3/8
G 3/8
24 В
-
-
2
-
R412007397
G 3/8
G 3/8
-
110 В
110 В
-
1,6
R412007266
G 3/8
G 3/8
-
220 В
230 В
-
1,6
R412007267
G 1/2
G 1/2
24 В
-
-
2
-
R412007269
G 1/2
G 1/2
-
110 В
110 В
-
1,6
R412007270
G 1/2
G 1/2
-
220 В
230 В
-
1,6
R412007271
G 1/2
G 1/2
24 В
-
-
2
-
R412007391
 ...Номер материала
Мощность удержания
Мощность
включения
Мощность
включения
Электрическое присоединение
Вес
Рис.
Прим.
...
Пер. ток 60 Гц
Пер. ток 50 Гц
Пер. ток 60 Гц
Клапан предварительного управления



...
[ВA]
[ВA]
[ВA]

[кг]


... R412007264
-
-
-
-
0,459
Fig. 1
1); 3)
... R412007268
Fig. 1
1); 3)
... R412007258
Fig. 2
1); 4)
... R412007259
Fig. 2
1); 4)
... R412007265
-
-
-
Разъем
ISO 15217, форма C
0,459
Fig. 3
5); 6); 7)
... R412007397
-
-
-
Разъем
M12x1
Fig. 4
5); 6); 7)
... R412007266
1,4
2,2
1,6
Разъем
ISO 15217, форма C
Fig. 3
5); 6); 7)
... R412007267
1,4
2,2
1,6
Разъем
ISO 15217, форма C
Fig. 3
5); 6); 7)
... R412007269
-
-
-
Разъем
ISO 15217, форма C
Fig. 3
5); 6); 7)
... R412007270
1,4
2,2
1,6
Разъем
ISO 15217, форма C
Fig. 3
5); 6); 7)
... R412007271
1,4
2,2
1,6
Разъем
ISO 15217, форма C
Fig. 3
5); 6); 7)
... R412007391
-
-
-
Разъем
M12x1
Fig. 4
2); 5); 8)
1) Подходит для использования во взрывоопасных зонах 1,2,21,22
2) с кабельной розеткой
3) Базовый клапан без клапана управления
4) Базовый клапан без клапана управления, с присоединительной CNOMO-плитой
5) Базовый клапан с клапаном управления
6) С защитой от переполюсовки
7) Стандартное электрическое соединение: ISO 15217
8) Стандартное электрическое соединение: EN 175301-803, форма B
Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар

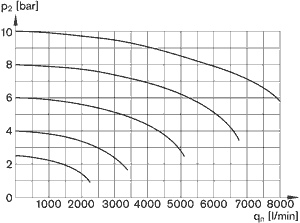

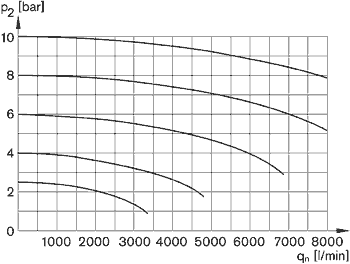

Расходная характеристика Обратное удаление воздуха
p2 = Вторичное давление
qn = Номинальный расход
p2 = Вторичное давление
qn = Номинальный поток

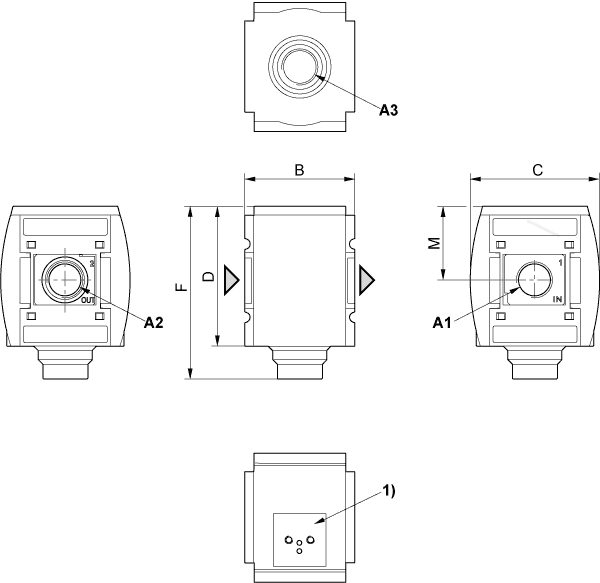

Fig. 1: 3/2-пневмораспределитель без клапана управления, со схемой соединения для серии DO16
A1 = Вход
A2 = Выход
A3 = Соединение удаления воздуха
1) Для клапана управления серии DO16
A1
A2
A3
B
C
D
F
M
G 3/8
G 1/2
G 3/8
G 1/2
G 1/2
63
74
80
99
42,5

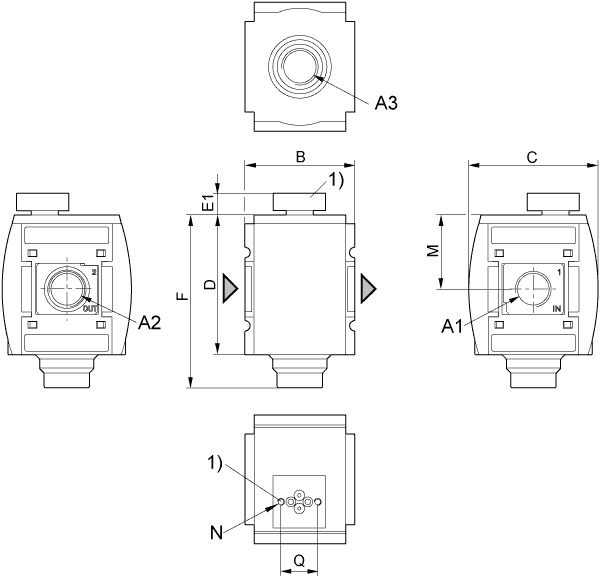

Fig. 2: 3/2-пневмораспределитель с адаптерной плитой для клапана управления серии DO30
A1 = Вход
A2 = Выход
A3 = Соединение удаления воздуха
1) Адаптерная плита со схемой соединения CNOMO для клапана управления DO30
A1
A2
A3
B
C
D
E1
F
M
N
Q
G 3/8
G 1/2
G 3/8
G 1/2
G 1/2
63
74
80
12,3
99
42,5
M4
21

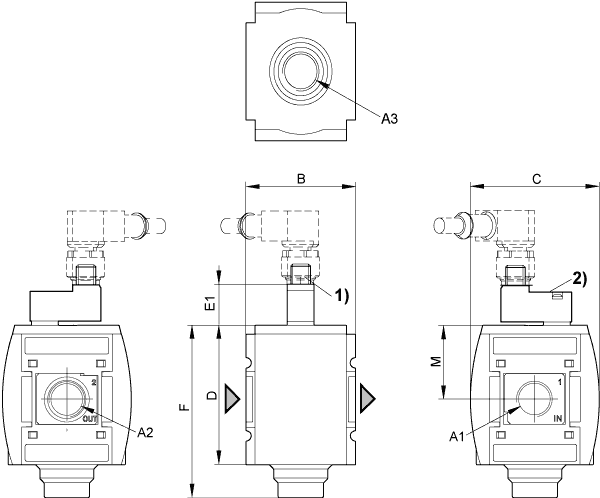

Fig. 3: 3/2-пневмораспределитель с клапаном управления и присоединением для кабельной розетки
A1 = Вход
A2 = Выход
A3 = Соединение удаления воздуха
1) Присоединение для кабельной розетки согласно ISO 15217 (форма C)
2) Вспомогательное ручное дублирование
A1
A2
A3
B
C
D
E1
F
M
G 3/8
G 1/2
G 3/8
G 1/2
G 1/2
63
74
80
23,2
99
42,5

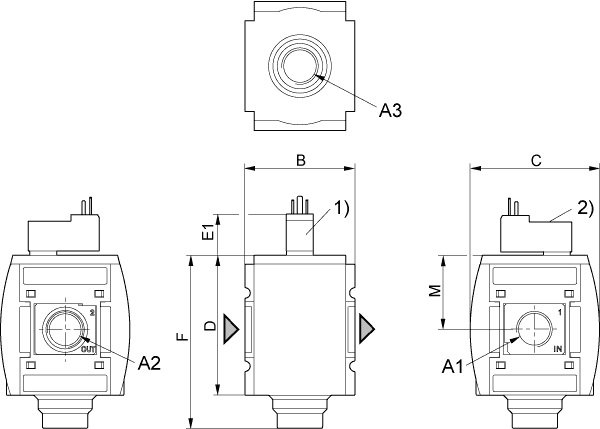

Fig. 4: 3/2-пневмораспределитель с клапаном управления и кабельной розеткой для штекера
A1 = Вход
A2 = Выход
A3 = Соединение удаления воздуха
1) Разъем M12
2) Вспомогательное ручное дублирование
A1
A2
A3
B
C
D
E1
F
M
G 3/8
G 1/2
G 3/8
G 1/2
G 1/2
63
74
80
23,2
99
42,5

Распределение штыр. выводов M12x1
3: +/-
4: +/-

3/2-запорный клапан AS3-SOV
