5/2-пневмораспределитель, Cерия CD04
Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Cерия CD04 / 5/2-пневмораспределитель, Cерия CD04
Цена: не определена
На складе: под заказ
Код товара: 577700XXXX
Конструкция Золотниковый клапан, без перекрытия
Принцип уплотнения с уплотнениями из эластичных материалов
Монтаж на планке­коллективного присоединения P-планка
Рабочее давление мин./макс. 3 bar / 10 bar
Давление управления мин./макс. 3 bar / 10 bar
Окружающая ­температура мин./макс. -15°C / +50°C
Температура среды мин./макс. -15°C / +50°C
Рабочая среда Сжатый воздух
Макс. величина частиц 50 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 1 mg/m³
Номинальный поток Qn 900 l/min
Номинальный поток 1 ▶ 2 900 l/min
Номинальный поток 2 ▶ 3 900 l/min
  с отдельным выхлопом воздуха из линии управления
Стандартное электрическое соединение EN 175301-803:2006

Степень защиты С соединением IP65
Индекс совместимости 14
Длительность включения 100 %
Вес См. таблицу внизу

Материалы:
Корпус  Цинковое литье под давлением; Полиамид, армированный стекловолокном
Уплотнения  Акрилонитрил-бутадиен-каучук


ВРУ
Присоединение ­сжатого воздуха
Рабочее­ напряжение
Номер материала


Вход
Выход
Сброс
сж.воз
духа

пост. тока
Пер. ток 50 Гц
Пер. ток 60 Гц

M10x1
M10x1
M10x1
M5
24 В
-
-
5777000220
-
230 В
230 В
5777005280
M10x1
M10x1
M10x1
M5
-
-
-
5777005302
...Номер материала
Потребляемая
мощность
Мощность удержания
Мощность удержания
Мощность
включения
Мощность
включения
Время включения
Время выключения
Вес
Прим.
...
пост. тока
Пер. ток 50 Гц
Пер. ток 60 Гц
Пер. ток 50 Гц
Пер. ток 60 Гц




...
[W]
[ВA]
[ВA]
[ВA]
[ВA]
[мс]
[мс]
[кг]

... 5777000220
4,8
-
-
-
-
12
21
0,39
-
... 5777005280
-
7,9
6,4
10,6
8,9
... 5777005302
-
-
-
-
-
-
-
0,36
1)
ВРУ = вспомогательное ручное управление
1) Базовый клапан без катушки
Номинальный расход Qn при 6 бар и Δp = 1 бар

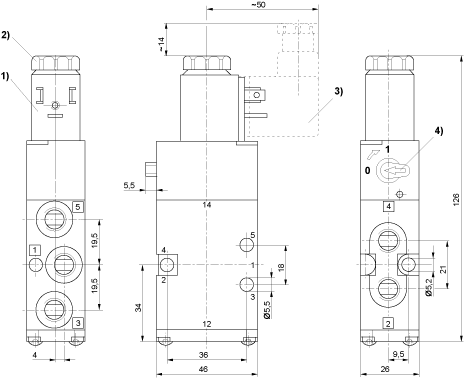

Габариты
1) Катушка соответственно может переставляться на 90°
2) После удаления колпачка внутренняя резьба M5
3) Кабельная розетка соответственно может переставляться на 180°
4) Вспомогательное ручное дублирование
