2х3/2-пневмораспределитель, Cерия TC15
Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Cерия TC15 / 2х3/2-пневмораспределитель, Cерия TC15
Цена: не определена
На складе: под заказ
Код товара: R42210219X
Конструкция Золотниковый клапан, без перекрытия
Принцип уплотнения с уплотнениями из эластичных материалов
Монтаж на планке ­коллективного присоединения P-планка
Рабочее давление мин./макс. См. таблицу внизу
Давление управления мин./макс. 3 bar / 10 bar
Окружающая­ температура мин./макс. -10°C / +50°C
Температура среды мин./макс. -10°C / +50°C
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 5 mg/m³
Номинальный поток Qn 1100 l/min
Присоединение­сжатого воздуха согласно ISO 228-1
Стандартное электрическое соединение DIN EN 60947-5-2

Класс защиты согласно DIN EN 61140
электрически
Класс III
Степень защиты С соединением IP65
Индикация состояния СДИ (светодиод) Желтый
Длительность включения 100 %
Тип. время включения 12 ms
Тип. время выключения 16 ms
Момент затяжки крепежного винта 2,5 Nm
Допуск момента затяжки ±0,2
Вес 0,279 kg

Материалы:
Корпус  Полиамид, армированный стекловолокном
Уплотнения  Акрилонитрил-бутадиен-каучук; Гидрированный нитрил-бутадиен-каучук
Передняя панель  Полиамид, армированный стекловолокном
Резьбовая втулка  Латунь,  хромированный; Цинковое литье под давлением,  никелированная



ВРУ
Присоединение ­сжатого воздуха
Рабочее напряжение
Потребляемая
мощность
Пропускная способность
Номер материала



Вход
Выход
Сброс
сж.воз
духа
Соединение управления
пост. тока
пост. тока
b









[W]


Н.З./Н.З.
G 1/4
G 1/4
G 1/4
-
24 В
2,2
0,25
R422102190
Н.О./Н.О.
G 1/4
G 1/4
G 1/4
-
24 В
2,2
0,25
R422102191
Н.З./Н.О.
G 1/4
G 1/4
G 1/4
-
24 В
2,2
0,25
R422102192
Н.З./Н.З.
G 1/4
G 1/4
G 1/4
M5
24 В
2,2
0,25
R422102193
Н.О./Н.О.
G 1/4
G 1/4
G 1/4
M5
24 В
2,2
0,25
R422102194
Н.З./Н.О.
G 1/4
G 1/4
G 1/4
M5
24 В
2,2
0,25
R422102195
...Номер материала
Пропускная способность
Номинальное сопротивление
Рабочее давление мин./макс.
...
C


...
[л/(с*бар)]
[Ω]
[бар]
... R422102190
5,9
280
3 / 10
... R422102191
5,9
280
3 / 10
... R422102192
5,9
280
3 / 10
... R422102193
5,9
280
-0,9 / 10
... R422102194
5,9
280
-0,9 / 10
... R422102195
5,9
280
-0,9 / 10
ВРУ = вспомогательное ручное управление
Номинальный расход Qn при 6 бар и Δp = 1 бар

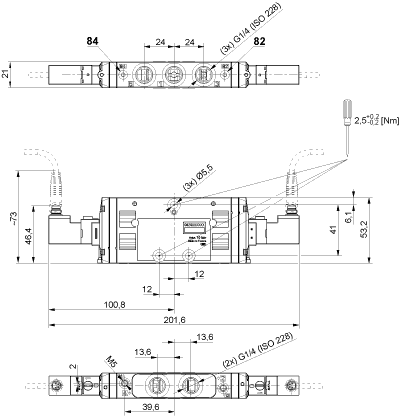

Габариты


Распределение штыр. выводов и цвета кабеля для кабельной розетки
Распределение штыр. выводов:
1) Штыр. вывод не распределен
3) 0 В
4) 24 В
5) СДИ

Цвета кабелей
1) Коричневый
3) Синий
4) Черный
указание: биполярная схемная защита от перенапряжения
