Датчик давления PM1-M3-F001-002-015-DINA-NONE
Главная / Датчики / Датчики давления / Датчик давления, серия PM1
Цена: 10 765.84 руб.
На складе: под заказ
Код товара: R412010721
Показатель Относительное давление
Переключательный элемент Микровыключатель (ВКЛ/ВЫКЛ)
Макс. частота включения 1,5 Гц
Безопасность при повышенном давлении 80 бар
Окружающая­ температура мин./макс. -20°C / +80°C
Температура среды мин./макс. -10°C / +80°C
Рабочая среда Сжатый воздух
Гидравлическое масло
Сопротивление удару мaкс.
(направление XYZ)		 15 г
Вибропрочность
(направление XYZ)		 10 г (60 - 500 Гц)
Стабильность повторяемости в % (от конечного значения) ± 1 %
Точка переключения регулируемый
Гистерезис макс. перепад давления переключения
Рабочее напряжение пост. тока мин./макс. 12 В пост. тока - 30 В пост. тока
Рабочее напряжение для пер. тока мин./макс. 12 В пер. тока - 250 В пер. тока
Ток переключения пост. ток, макс. 3 А
Монтажное положение Произвольно
Типы крепления через сквозные отверстия
Функция реле с переключающим контактом (механическое)
Степень защиты IP65
Вес 0,16 kg

Материалы:
Корпус  Алюминий
Электрическое присоединение  Латунь,  никелированная


Тип
Область ­давления ­переключения
мин./макс.
Номер материала


[bar]

PM1-M3-F001
0,2 / 16
R412010721
Диапазон давлений переключения мин. 0,2 бар падающее / 0,5 бар возрастающее
Объем поставки: без кабельной розетки

Габариты

Распределение штыр. выводов для кабельной розетки
1) +UB
2) Размыкающий контакт
3) Н.О. (замыкающий контакт)
4) GND

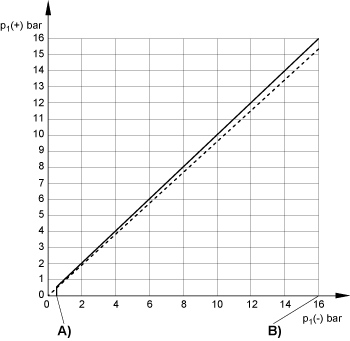

Характеристика дифференциального давления включения (0,2 ‒ 16 bar)
A) p1 (-), мин.
B) p1 (-), макс.
p1 (+) = Верхнее давление переключения при повышающемся давлении
p1 (-) = Нижнее давление переключения при понижающемся давлении

Макс. допустимый действующий ток I макс. [A] при омической нагрузке
U [V]
30
48
60
125
250
I [A] 1)
5
5
5
5
5
I [A] 2)
3
1,2
0,8
0,4
–
Опорное число переключений: 30/мин., опорная температура: +30 °C
1) Пер. ток
2) пост. тока

Макс. допустимый действующий ток I макс. [A] при индуктивной нагрузке
U [V]
30
48
60
125
250
I [A] 1) 3)
3
3
3
3
3
I [A] 2) 4)
2
0,55
0,4
0,15
–
Опорное число переключений: 30/мин., опорная температура: +30 °C
1) Пер. ток
2) пост. тока
3) cos ≈ 0,7°
4) L/R ≈ 10 мс
 Датчик давления PM1-M3-F001-002-015-DINA-NONE
