| Блок подготовки воздуха AS5-ACT |
На складе: под заказ
Код товара: R4120093XX
| Конструкция |
из 3-х частей, может быть смонтирован в блок |
| Cоставные части |
Фильтр, Регулятор давления, Масленка |
| Номинальный поток Qn |
12300 l/min |
| Монтажное положение |
вертикальный |
| Рабочее давление мин./макс. |
См. таблицу внизу |
| Рабочая среда |
Сжатый воздух
Нейтральные газы |
| Температура среды мин./макс. |
-10°C / +50°C |
| Окружающая температура мин./макс. |
-10°C / +50°C |
| Тип регулятора |
Мембранные регулирующие клапаны |
| Функция регулятора |
со сбросом излишнего давления из вторичного контура при превышении давления настройки |
| Диапазон регулирования мин./макс. |
0,5 bar / 8 bar |
| Подача давления |
односторонний |
| Объем резервуара фильтра |
87 cm³ |
| Элемент фильтра |
заменяемый |
| Выпуск конденсата |
См. таблицу внизу |
| Объем резервуара маслораспылителя |
181 cm³ |
| Вид наполнения |
ручное наполнение маслом
полуавтоматическое наполнение маслом во время работы |
| Сорт масла |
HLP 68 (DIN 51 524 - ISO VG 68)
HLP 32 (DIN 51 524 - ISO VG 32) |
| Корпус |
Полиамид |
| Передняя панель |
Акрилонитрил-бутадиенстирол |
| Уплотнения |
Акрилонитрил-бутадиен-каучук |
| Резьбовая втулка |
Цинковое литье под давлением |
| Ресиверы |
Поликарбонат |
| Защитная сетка |
Полиамид |
| Вкладыш фильтра |
Полиэтилен |
|
|
G 3/4
|
0 / 16
|
автоматический, при отсутствии давления закрыт
|
2,68
|
R412009320
|
|
G 1
|
0 / 16
|
автоматический, при отсутствии давления закрыт
|
2,68
|
R412009329
|
|
G 3/4
|
2 / 16
|
полуавтоматический, при отсутствии давления открыт
|
2,63
|
R412009318
|
|
G 1
|
2 / 16
|
полуавтоматический, при отсутствии давления открыт
|
2,63
|
R412009327
|
|
G 3/4
|
2 / 16
|
автоматический, при отсутствии давления открыт
|
2,68
|
R412009319
|
|
G 1
|
2 / 16
|
автоматический, при отсутствии давления открыт
|
2,68
|
R412009328
|

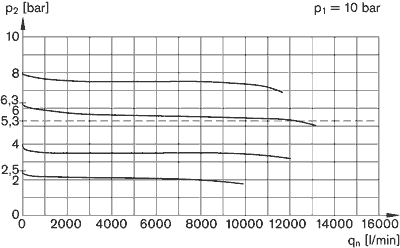

Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар
|

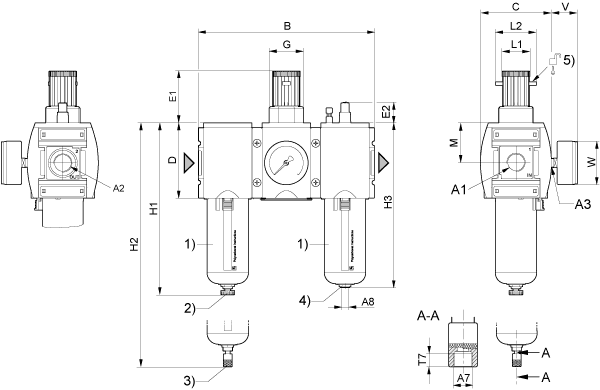

G 3/4
G 1
|
G 3/4
G 1
|
G 1/4
|
G 1/8
|
G 1/8
|
255
|
103
|
109
|
75
|
30,5
|
M50x1,5
|
250
|
266
|
|
| |
|
