со сбросом излишнего давления из вторичного контура при превышении давления настройки
Диапазон регулирования мин./макс.
0,5 bar / 10 bar
Подача давления
односторонний
Объем резервуара фильтра
50 cm³
Элемент фильтра
заменяемый
Выпуск конденсата
См. таблицу внизу
Объем резервуара маслораспылителя
125 cm³
Вид наполнения
ручное наполнение маслом
Сорт масла
HLP 32 (DIN 51 524 - ISO VG 32)
HLP 68 (DIN 51 524 - ISO VG 68)
Материалы:
Корпус
Цинковое литье под давлением
Передняя панель
Акрилонитрил-бутадиенстирол
Уплотнения
Акрилонитрил-бутадиен-каучук
Резьбовая втулка
Цинковое литье под давлением
Вкладыш фильтра
Полиэтилен
Присоединение
Выпуск конденсата
Вес
[kg]
Прим.
Номер материала
G 1/2
полуавтоматический, при отсутствии давления открыт
1,73
1)
0821300500
G 1/2
автоматический, при отсутствии давления открыт
1,79
1)
0821300503
G 1/2
полуавтоматический, при отсутствии давления открыт
1,91
1); 3)
0821300501
G 1/2
автоматический, при отсутствии давления открыт
1,98
1); 3)
0821300504
G 1/2
полуавтоматический, при отсутствии давления открыт
2,34
2)
0821300502
G 1/2
автоматический, при отсутствии давления открыт
2,41
2)
0821300505
G 3/4
полуавтоматический, при отсутствии давления открыт
1,73
1)
0821300530
G 3/4
автоматический, при отсутствии давления открыт
1,79
1)
0821300533
G 3/4
полуавтоматический, при отсутствии давления открыт
1,91
1); 3)
0821300531
G 3/4
автоматический, при отсутствии давления открыт
1,98
1); 3)
0821300534
G 3/4
полуавтоматический, при отсутствии давления открыт
2,34
2)
0821300532
G 3/4
автоматический, при отсутствии давления открыт
2,41
2)
0821300535
Защитная сетка из металла может дополнительно устанавливаться для всех поликарбонатных резервуаров
1) Ресиверы: Поликарбонат
2) Ресиверы: Цинковое литье под давлением
3) Защитная сетка: сталь

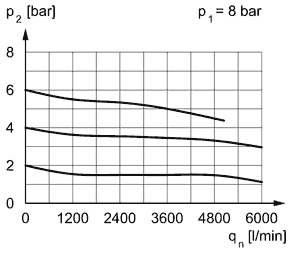

Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар
