Масленка для масляного тумана, может быть смонтирован в блок
Монтажное положение
вертикальный
Рабочее давление мин./макс.
0,5 bar / 16 bar
Рабочая среда
Сжатый воздух
Нейтральные газы
Температура среды мин./макс.
-10°C / +60°C
Окружающая температура мин./макс.
-10°C / +60°C
Вид наполнения
ручное наполнение маслом
Сорт масла
HLP 32 (DIN 51 524 - ISO VG 32)
HLP 68 (DIN 51 524 - ISO VG 68)
Материалы:
Корпус
Цинковое литье под давлением
Передняя панель
Акрилонитрил-бутадиенстирол
Уплотнения
Акрилонитрил-бутадиен-каучук
Резьбовая втулка
Цинковое литье под давлением
Присоединение
Qn
[l/min]
Объем резервуара маслораспылителя
[cm³]
Ресиверы
Защитная сетка
Вес
[kg]
Прим.
Номер материала
G 1/2
6000
125
Поликарбонат
-
0,684
1)
0821301500
G 1/2
125
Поликарбонат
сталь
0,776
1)
0821301501
G 1/2
125
Цинковое литье под давлением
со смотровым стеклом
-
0,9
1)
0821301502
G 1/2
116
Поликарбонат
-
0,725
2)
0821301515
G 3/4
125
Поликарбонат
-
0,684
1)
0821301540
G 3/4
125
Поликарбонат
сталь
0,776
1)
0821301541
G 3/4
125
Цинковое литье под давлением
со смотровым стеклом
-
0,9
1)
0821301542
G 3/4
116
Поликарбонат
-
0,725
2)
0821301545
1) Подходит для использования во взрывоопасных зонах 1,2,21,22
2) Электрический опрос уровня: с внутренним опросом

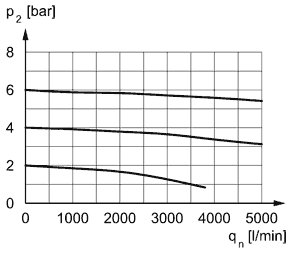

Номинальный расход Qn при вторичном давлении p2 = 6 бар и Δp = 1 бар

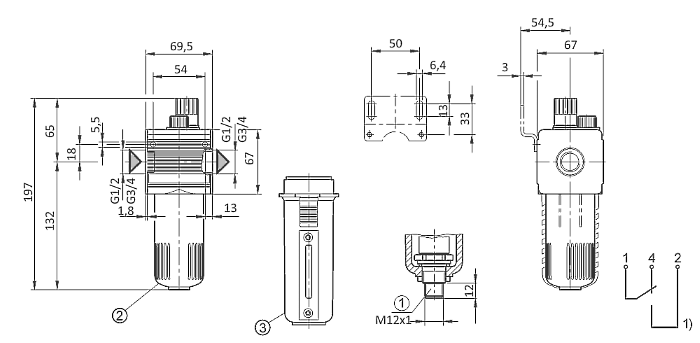

Габариты
1) Электрическая индикация уровня
– Присоединение: 4-конт., M12x1
– Нагрузка на контакт: 50 B пер. тока / 0,5 A / 5 BT
– Тип конструкции: 1 механизм переключения (замыкающий контакт/размыкающий контакт) при мин. уровне жидкости
Кабельная розетка (M12x1) заказывается отдельно
2) PC-резервуар
3) Металлический резервуар с визуальной индикацией

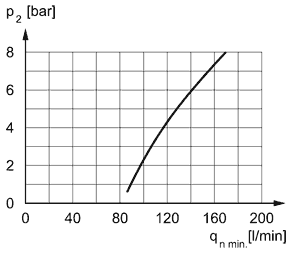

Диаграмма минимального потока (необходимого для функционирования масленки)
