5/2-пневмораспределитель, Cерия CD12

Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Серия CD12 / 5/2-пневмораспределитель, Cерия CD12

Цена: не определена

На складе: под заказ
Код товара: 57254XXXXX

Конструкция	Золотниковый клапан, без перекрытия
Принцип уплотнения	с уплотнениями из эластичных материалов
Рабочее давление мин./макс.	См. таблицу внизу
Давление управления мин./макс.	См. таблицу внизу
Окружающая температура мин./макс.	См. таблицу внизу
Температура среды мин./макс.	См. таблицу внизу
Рабочая среда	Сжатый воздух
Макс. величина частиц	50 µm
Содержание масла в сжатом воздухе	0 mg/m³ - 1 mg/m³
Номинальный поток Qn	4100 l/min
Присоединение сжатого воздуха	согласно ISO 228-1
	с отдельным выхлопом воздуха из линии управления
Стандартное электрическое соединение	EN 175301-803:2006
Степень защиты С соединением	См. таблицу внизу
Индекс совместимости	См. таблицу внизу
Длительность включения	100 %
Вес	См. таблицу внизу

Материалы:

Корпус	Алюминий; Полиамид, армированный стекловолокном
Уплотнения	Акрилонитрил-бутадиен-каучук; Полиуретан

	ВРУ	Присоединение сжатого воздуха					Рабочее напряжение			Номер материала
		Вход	Выход	Сброс сж.воз духа	Предварительное управление Вход	Предварительное управление	пост. тока	Пер. ток 50 Гц	Пер. ток 60 Гц
		G 1/2	G 1/2	G 1/2	-	M5	24 В	-	-	5725450220
							-	110 В	110 В	5725455270
							-	230 В	230 В	5725455280
	-	G 1/2	G 1/2	G 1/2	-	-	-	-	-	5725455202
						M5				5725455302
		G 1/2	G 1/2	G 1/2	-	M5	24 В	-	-	5725470220
							-	110 В	110 В	5725475270
							-	230 В	230 В	5725475280
	-	G 1/2	G 1/2	G 1/2	-	-	-	-	-	5725475202
										R412008096
		G 1/2	G 1/2	G 1/2	G 1/8	M5	24 В	-	-	5725480220
							-	110 В	110 В	5725485270
							-	230 В	230 В	5725485280
	-	G 1/2	G 1/2	G 1/2	G 1/8	-	-	-	-	5725485202

...Номер материала	Потребляемая мощность	Мощность удержания	Мощность удержания	Мощность включения	Мощность включения	Рабочее давление мин./макс.	Давление управления мин./макс.	Окружающая температура мин./макс.	Температура среды мин./макс.
...	пост. тока	Пер. ток 50 Гц	Пер. ток 60 Гц	Пер. ток 50 Гц	Пер. ток 60 Гц
...	[W]	[ВA]	[ВA]	[ВA]	[ВA]	[бар]	[бар]	[°C]	[°C]
... 5725450220	2,1	-	-	-	-	2 / 10	2 / 10	-25 / +50	-25 / +50
... 5725455270	-	4,3	3,3	6,8	5,7
... 5725455280	-	4,4	3,5	6,9	6,2
... 5725455202	-	-	-	-	-	2 / 16	2 / 16	-25 / +70	-25 / +70
... 5725455302	-	-	-	-	-	2 / 10	2 / 10	-25 / +50	-25 / +50
... 5725470220	2,1	-	-	-	-	2 / 10	2 / 10	-15 / +50	-15 / +50
... 5725475270	-	4,3	3,3	6,8	5,7
... 5725475280	-	4,4	3,5	6,9	6,2
... 5725475202	-	-	-	-	-	2 / 16	2 / 16	-15 / +70	-15 / +70
... R412008096	-	-	-	-	-	2 / 10	2 / 10	-15 / +50	-15 / +50
... 5725480220	2,1	-	-	-	-	-0,95 / 16	2 / 10	-15 / +50	-15 / +50
... 5725485270	-	4,3	3,3	6,8	5,7
... 5725485280	-	4,4	3,5	6,9	6,2
... 5725485202	-	-	-	-	-	-0,95 / 16	2 / 10	-15 / +70	-15 / +70

...Номер материала	Время включения	Время выключения	Индекс совместимости	Степень защиты	Вес	Прим.
...	[мс]	[мс]			[кг]
... 5725450220	37	97	13, 14	IP65	1	3); 7)
... 5725455270
... 5725455280
... 5725455202	-	-	-	-	0,85	1); 3); 5); 8)
... 5725455302						3); 6); 8)
... 5725470220	37	97	13, 14	IP65	1	3); 7)
... 5725475270
... 5725475280
... 5725475202	-	-	-	-	0,85	1); 3); 5); 8)
... R412008096			13, 14			2); 3); 6); 8)
... 5725480220	37	97	13, 14	IP65	1	4); 7)
... 5725485270
... 5725485280
... 5725485202	-	97	-	-	1	4); 5); 8)

ВРУ = вспомогательное ручное управление

1) Температурный диапазон для ATEX-применения: -10 °C до 60 °C

2) Колпачок для удаления воздуха

3) Предварительное управление: внутреннее
4) Предварительное управление: внешнее
5) Базовый клапан без клапана управления
6) Базовый клапан без катушки
7) С защитой от переполюсовки
8) Опциональный ATEX
Номинальный расход Qn при 6 бар и Δp = 1 бар

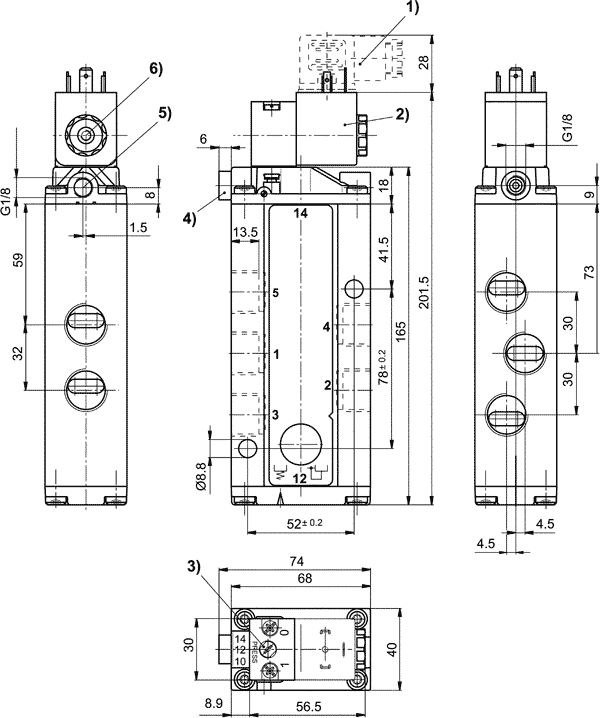

Габариты

1) Кабельная розетка 2) Катушка может поворачиваться соотв. на 90° 3) Вспомогательное ручное дублирование 4) Присоединение X (только при клапанах с внешним управлением) 5) Отводимый воздух на задней стороне поршня 6) Пилотный клапан отводимого воздуха, M5
