2х3/2-пневмораспределитель, Cерия LS04-AF
Главная / Пневмораспределители / Пневмораспределители с электрическим управлением / Cерия LS04 / 2х3/2-пневмораспределитель, Cерия LS04-AF
Цена: не определена
На складе: под заказ
Код товара: R4221005XX
Конструкция Золотниковый клапан, без перекрытия
Принцип уплотнения с уплотнениями из эластичных материалов
Рабочее давление мин./макс. 3 bar / 8 bar
Окружающая ­температура мин./макс. -10°C / +50°C
Температура среды мин./макс. -10°C / +50°C
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Содержание масла в сжатом воздухе 0 mg/m³ - 5 mg/m³
Номинальный поток Qn См. таблицу внизу
Стандартное электрическое соединение DIN EN 60947-5-2
Класс защиты согласно DIN EN 61140
электрически		 Класс III
Степень защиты С соединением IP65
Схемная защита Z-диод
Индикация состояния СДИ (светодиод) Желтый
Длительность включения 100 %
Тип. время включения 12 ms
Тип. время выключения 20 ms
Излучение помех согласно EN 61000-6-4:2002
Помехозащищенность согласно IEC 61000-6-2:2005
Крепежный винт M3
Момент затяжки крепежного винта 0,5 Nm
Вес 0,054 kg

Материалы:
Корпус  Полиоксиметилен
Уплотнения  Акрилонитрил-бутадиен-каучук; Гидрированный нитрил-бутадиен-каучук; Полиуретан



ВРУ
Присоединение сжатого воздуха
Рабочее напряжение
Потребляемая
мощность
Пропускная способность

Пропускная способность
Показатель расхода
 Номер материала



Вход
Выход
Сброс
сж.воз
духа
пост. тока
пост. тока [W]
b
 C [л/(с*бар)] Qn [l/min]

Н.О./Н.О.
Ø 4
Ø 4
Ø 4
24 В
0,7
0,4
 0,8 175
R422100573
Н.З./Н.З.
Ø 4
Ø 4
Ø 4
24 В
0,7
0,4
 0,8 180
R422100581
Н.З./Н.О.
Ø 4
Ø 4
Ø 4
24 В
0,7
0,4
 0,8 175
R422100589
Н.О./Н.О.
Ø 6
Ø 6
Ø 6
24 В
0,7
0,25
 1,2 250
R422100574
Н.З./Н.З.
Ø 6
Ø 6
Ø 6
24 В
0,7
0,3
 1,2 310
R422100582
Н.З./Н.О.
Ø 6
Ø 6
Ø 6
24 В
0,7
0,25
 1,2 250
R422100590
ВРУ = вспомогательное ручное управление
Номинальный расход Qn при 6 бар и Δp = 1 бар

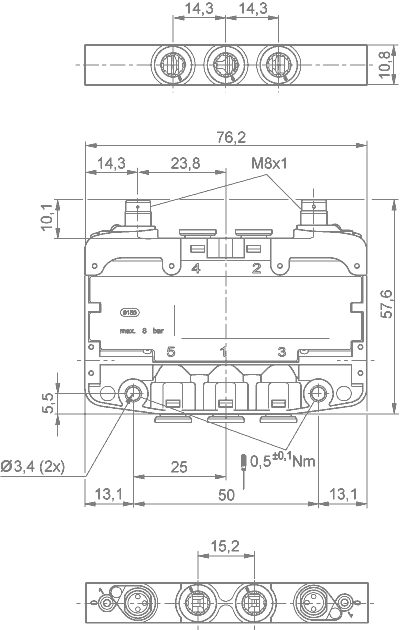

Габариты

Распределение штыр. выводов для кабельной розетки
1) Штыр. вывод не используется
3) 0 В
4) 24 В

Указание: Биполярная схемная защита от перенапряжения
2х3/2-пневмораспределитель, Cерия LS04-AF
