Бесштоковый пневмоцилиндр CKP-CL
Главная / Бесштоковые пневмоцилиндры / Бесштоковые цилиндры CKP
Цена: не определена
На складе: под заказ
Код товара: A000000008
Бесштоковые цилиндры, Cерия CKP-CL
► Ø 16 - 32 mm ► Присоединения: M7 - G 1/8 ► двойного действия ► с магнитными поршнями ► Направляющая с шариковой шиной ► Демпфирование: пневматический, регулируемый ► Easy‒2‒Combine-совместим, с набором для монтажа ► Продукт camoLINE

Рабочее давление мин./макс. 3 bar / 8 bar
Окружающая­температура мин./макс. -10°C / +60°C
Температура среды мин./макс. -10°C / +60°C
Рабочая среда Сжатый воздух
Макс. величина частиц 5 µm
Давление для определения усилия поршня 6,3 бар

Материалы:
Крышки  Алюминий,  анодированный
Уплотнения  Полиуретан
Уплотнительные планки  Полиуретан; Нержавеющая сталь
Направляющий стол  Алюминий,  анодированный
Направляющая шина  сталь,  закаленная
На рисунке изображен пример конфигурации. Поэтому поставляемый продукт может отличаться от данного изображения.


Технические примечания
■ Точка росы при номинальном давлении должна лежать, по крайней мере, на 15 °C ниже температуры окружающей и рабочей среды, и должна составлять макс. 3 °C.
■ Поставляемый продукт заправлен смазкой на весь срок службы.
■ Продукт должно эксплуатировать только с просушенным сжатым воздухом без содержания масла.


Поршень Ø [мм] 16 25 32
Усилие поршня [Н] 127 309 507
Длина демпфирования [мм] 20 20 20
Энергия демпфирования [J] 1,5 4 7
Макс. скорость [м/с] 2 2 2
Макс. ход [мм] 1400 1400 1400

  Поршень Ø
Присоединения		 16
M7		 25
G 1/8		 32
G 1/8
Ход 200
R480163968
R480163978
R480163988

320
R480163969
R480163979
R480163989

400
R480163970
R480163980
R480163990

520
R480163971
R480163981
R480163991

600
R480163972
R480163982
R480163992

800
R480163973
R480163983
R480163993

1000
R480163974
R480163984
R480163994

1240
R480163975
R480163985
R480163995

  Произвольные длины хода

Вес [кг] Поршень Ø 16 25 32
Ход 200 2,65 4,69 8,77
320 3,22 5,65 10,29
400 3,6 6,29 11,31
520 4,18 7,26 12,83
600 4,56 7,9 13,85
800 5,51 9,5 16,39
1000 6,46 11,11 18,93
1240 7,6 13,04 21,98

Допустимые усилия Fx, Fy, Fz и моменты Mx, My, Mz
При моментах, одновременно воздействующих на цилиндр, эта формула должна быть дополнительно проверена при максимальных моментах. В стадии демпфирования движения возникают дополнительные усилия, которые необходимо учитывать. Используйте, пожалуйста, программу вычислений цилиндров, которую можно найти в Интернете: http://www.aventics.com.



Макс. динамические усилия и моменты
Поршень Ø
Fx [N]
Fy [N]
Fz [N]
Mx [Nm]
My [Nm]
Mz [Nm]
16
2912
2912
2912
83
116
143
25
3280
3280
8568
283
454
205
32
5280
5280
15620
687
867
374
Рекомендуемые значения для ожидаемого срока службы при ресурсе 3200 км

Горизонтальный монтаж,  c пневматическим демпфированием Вертикальный монтаж,  c пневматическим демпфированием
v = Скорость поршня [м/сек]
m = Демпфируемая масса [кг]



Габариты
t = Глубина
* CKP 16: По 2 смазочных отверстия на каждом ходовом блоке
CKP 25 & 30: Масленка в виде воронки с резьбовым соединением M3


Поршень Ø
B
E
BU
CC
EE
FH
GA
GB
GC
GD
GN
GE
GF
16
90
27,3
125
28
M7
56
15
20
20
20
93,5
38,5
110
25
110
31,4
155
28
G 1/8
66
25
20
20
20
107,5
47,5
120
32
145
37,8
190
28
G 1/8
85
19
40
27
40
120
40
160
...Поршень Ø
GH
GI
GJ
GK
GL
GM
GT
GU
MC
PL
PM
PO
PP
...16
20
40
40
60
80
–
57
80
93,5
8
21
12,8
6,8
...25
42
80
40
60
80
–
66
106
107,5
8
20
22
10,5
...32
35
80
40
80
120
80
88
111
120
8
19
23,8
10,3
...Поршень Ø
PS
PT
PU
PW
Q1
Q2
Q3
RG
Ø RP
RQ
Ø RR
Ø RS
RT
...16
33
29,8
6,8
6
73,5
40
–
M5
9 F7
M5 t=10,5
4 F7
9 F7
M6
...25
37,5
24
10,5
10,5
87,5
40
12,5
M5
9 F7
M6 t=14,5
5 F7
12 F7
M6
...32
57
51
12
12
100
40
12,5
M6
12 F7
M6 t=14,5
6 F7
12 F7
M6
...Поршень Ø
Ø RU
SG
SL
SU
SW
T
TT
W1
W2
T1
ZD
SA
m [kg]1)
...16
12 F7
20,3
43
37
20
M4
N6
112
102
16
187
0–10
0,64
...25
12 F7
14
60
43
23
N6
N6
140
126
20
215
0–10
1,11
...32
12 F7
32,5
60
59
23
N6
N8
175
161
23
240
0–10
2,62
t = Глубина
1) m = подвижная масса
SA = Ограничение хода при использовании амортизаторов.
Ограничение реализуется установочным винтом.
Амортизаторы могут заменяться без новой регулировки конечного положения.

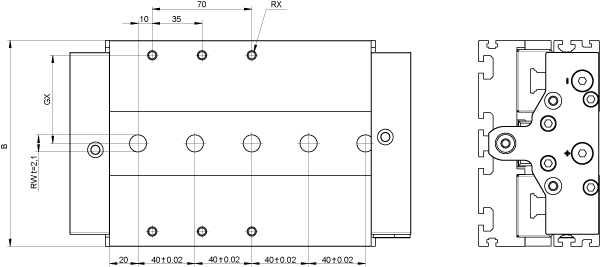

Дополнительный интерфейс Easy‒2‒Combine в CKP-CL


Поршень Ø
B
Ø RW
RX
GX
16
90
9 H7 t=2,1
M4 t=7,5
38
25
110
9 H7 t=2,1
M5 t=9
46
32
145
12 H7 t=2,1
M6 t=13
62
t = Глубина

CKP является частью семейства компактных модулей


Крепление надстройки клиента на CKP посредством пазовых сухарей. Крепление системы автоматизации Easy‒2‒Combine на CKP посредством центрирующих колец и пазовых сухарей (Пример: Мини-суппорт MSC)

Крепление CKP на нижней конструкции клиента посредством зажимов Крепление CKP на профильной системе MGE (основныме механические элементы) посредством соединительных плит и зажимов
